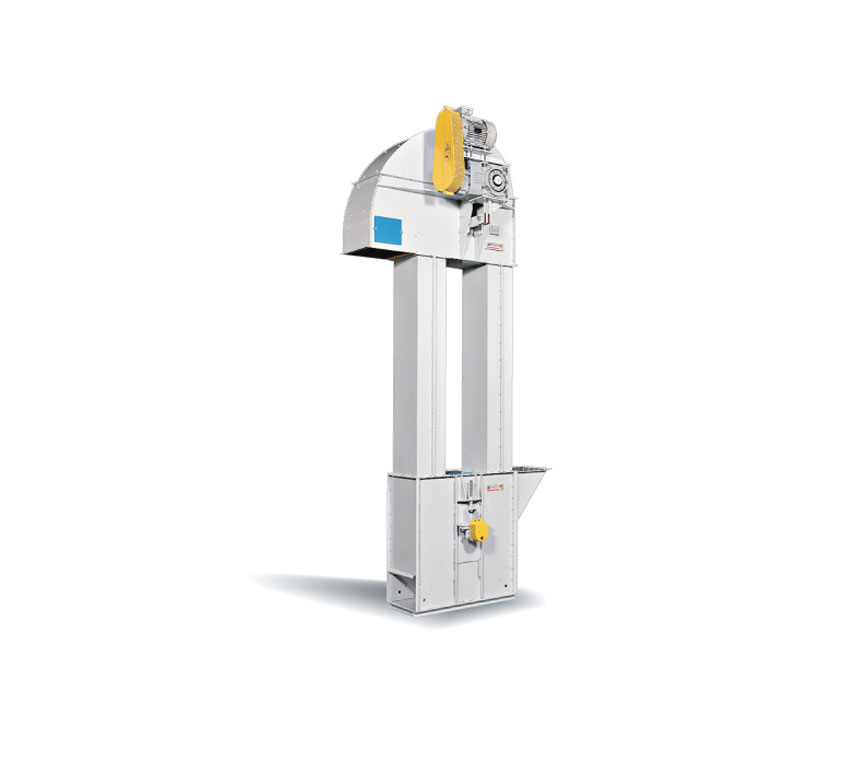

13 Май КОВШОВЫЙ ЭЛЕВАТОР (НОРИЯ)

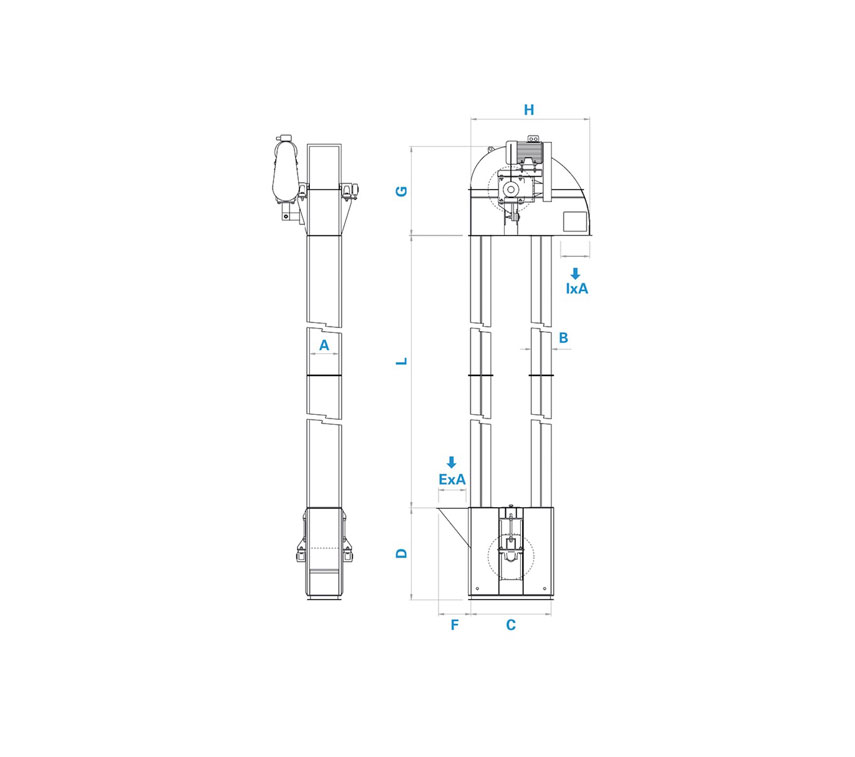

Модель | A | B | C | D | E | F | G | H | I | Производительность** м3/ч | Вес кг* |
---|---|---|---|---|---|---|---|---|---|---|---|
ET750 D1000 | 750 | 350 | 1600 | 1800 | 500 | 600 | 2010 | 2300 | 600 | 220 ÷ 400 | 3.200 + 90 кг/м |
ET500 D1000 | 500 | 350 | 1600 | 1600 | 500 | 600 | 2010 | 2300 | 600 | 140 ÷ 233 | 2.100 + 60 кг/м |
ET400 D700 | 400 | 300 | 1200 | 1400 | 400 | 460 | 1400 | 1800 | 500 | 90 ÷ 170 | 1000 + 42 кг/м |
ET360 D500 | 360 | 280 | 1000 | 1100 | 350 | 410 | 1130 | 1460 | 360 | 58 ÷ 100 | 565 + 33 кг/м |
ET320 D500 | 320 | 220 | 880 | 1000 | 300 | 350 | 970 | 1300 | 320 | 36 ÷ 85 | 470 + 28 кг/м |
ET260 D400 | 260 | 220 | 780 | 1000 | 260 | 310 | 870 | 1140 | 260 | 26 ÷ 62 | 300 + 21 кг/м |
ET220 D400 | 220 | 220 | 780 | 1000 | 260 | 310 | 870 | 1140 | 260 | 9 ÷ 30 | 270 + 16 кг/м |
ET1600 D250 | 160 | 160 | 510 | 700 | 160 | 210 | 505 | 735 | 160 | 60 | 140 + 12 кг/м |
** Потенциал рассчитывается со скоростью 2,5 м / с
* вес, без электрического двигателя
Значительно расширенные секции, прочная и рациональная конструкция обеспечивают надежную работу нории даже в условиях намибольшей нагрузки.
В наиболее критических пунктах передачи продукта установлены специальные дверцы и съемные элементы, обеспечивающие простой доступ персонала для проверки и проведения технического обслуживания.
Обе головки выполнены в виде секционной конструкции на болтах и оснащены сменными прокладками, компенсирующими износ.
Валы обычно опираются на опоры вертикального типа.
В зависимости от условий эксплуатации шкивы могут иметь кожух из стального катаного листа, резиновое покрытие или иметь защитную решетку.
С целью снижения остатков транспортируемого продукта передняя часть контрпривода может быть защищена противозагрязнительным кожухом.
Форма ковша и материалы, использованные для строения нории, зависят от условий эксплуатации.
Привод может осуществляться посредством редуктора с параллельными осями или редуктора с ортогональными осями с медленно вращающимся валом. Редуктор может быть непосредственно насажен на вал нории, или же иметь упругую муфту соединения редуктора с валом.
Стандартные материалы для строения нории – углеродистая или нержавеющая сталь.
Ковшовый элеватор укомплектован всеми устройствами безопасности в соответствии с нормами.
