07 Май МОЛОТКОВЫЕ ДРОБИЛКИ

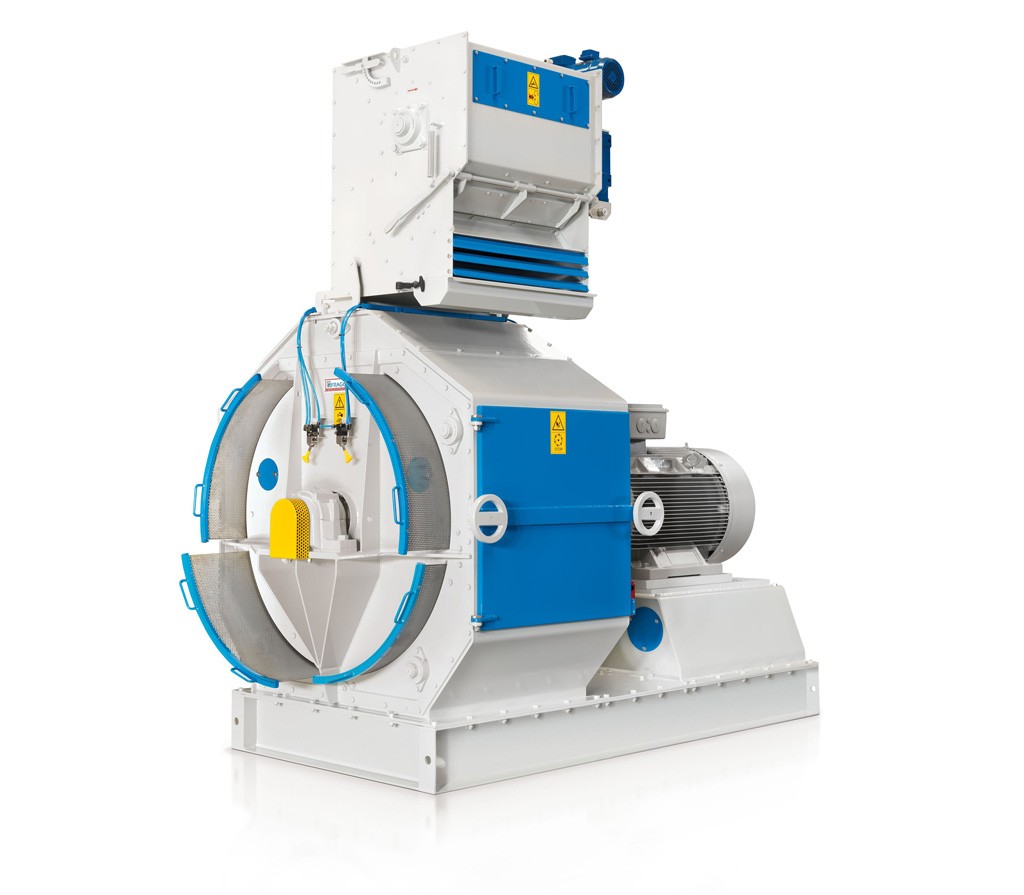

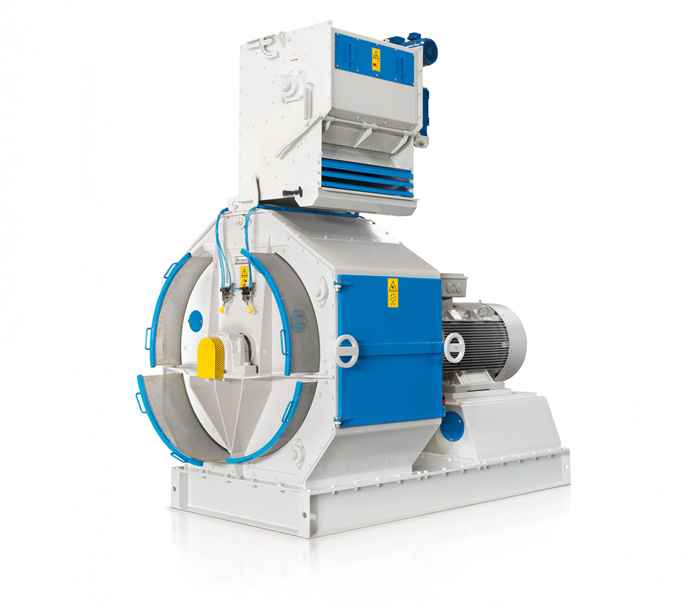

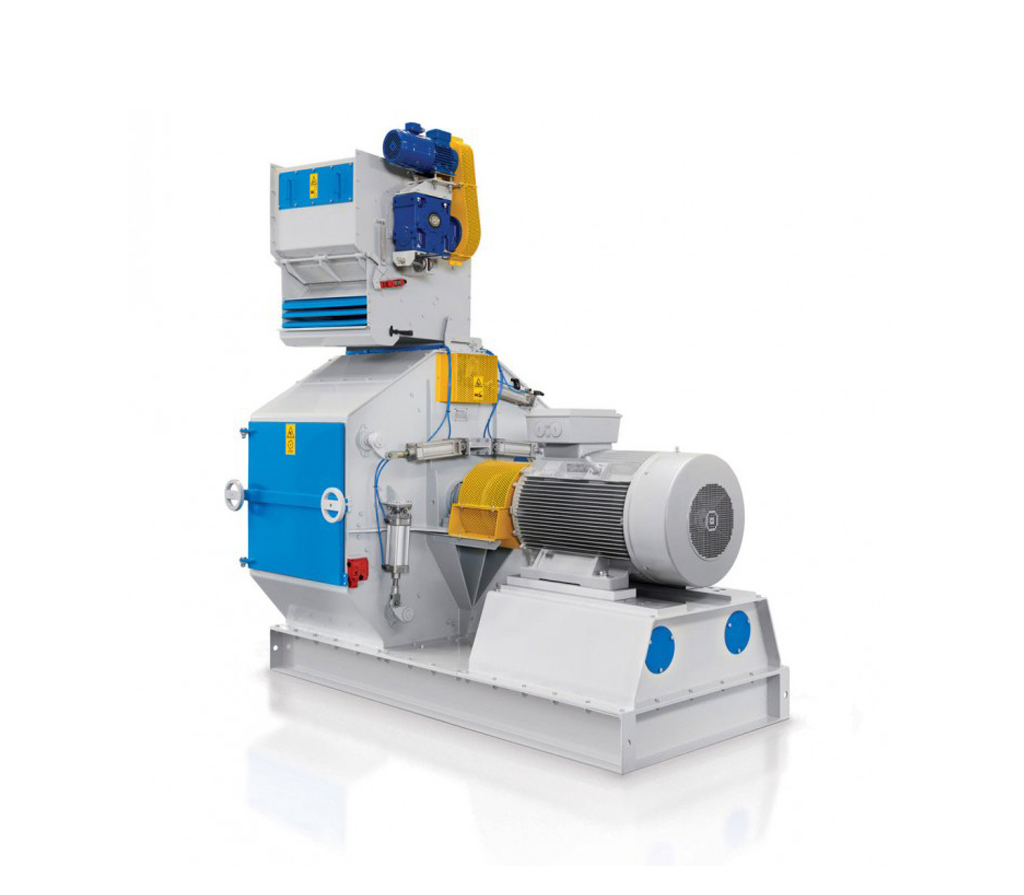

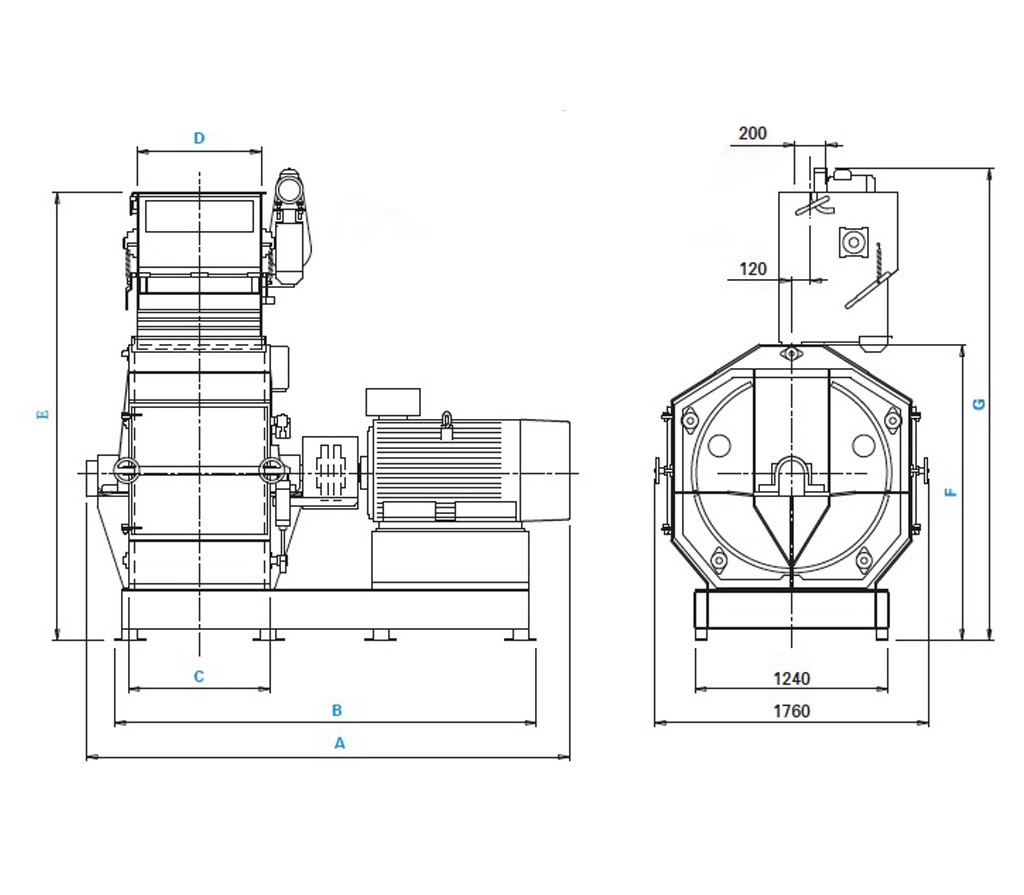

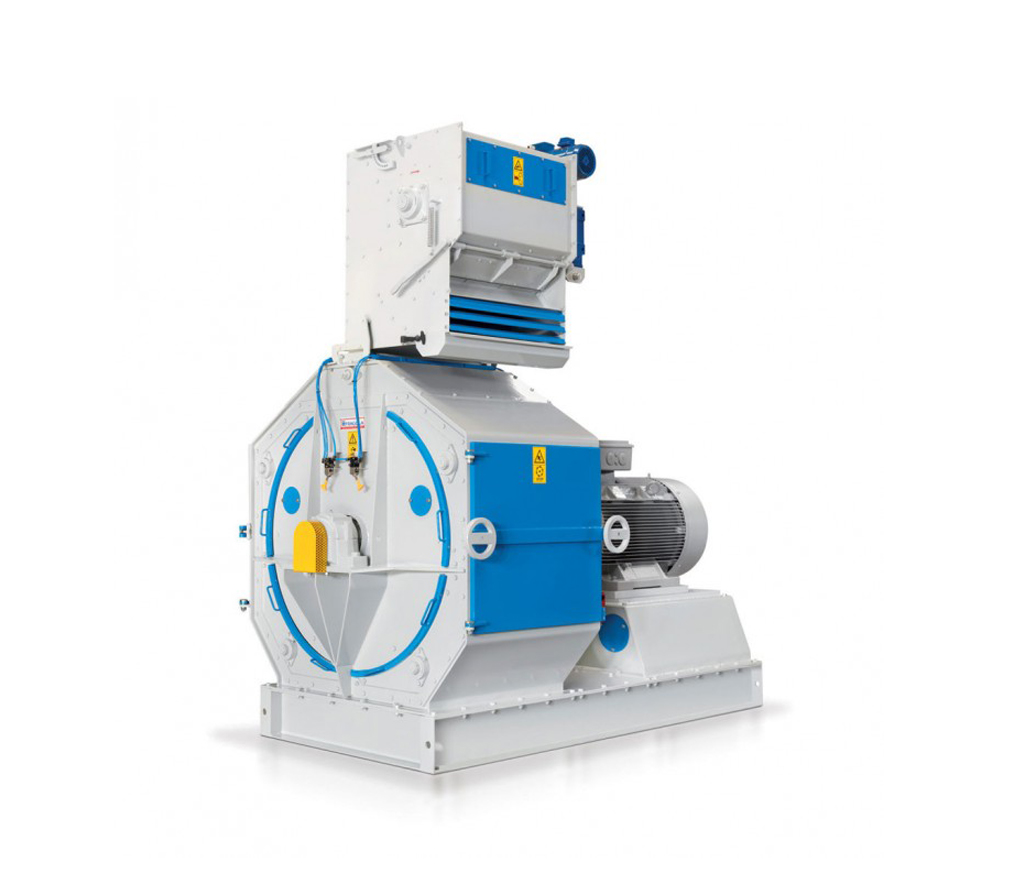

Модель MF 14 D G (смена сит спереди)
Модель | A | B | C | D | E | F | G | Кол-во молотков | Площадь сита м² | Мощность кВт | Скорость м / с | Обороты в минуту | Вес кг |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
MF14 D13G + ASG4 | 2240 | 2180 | 470 | 360 | 2880 | 1900 | 3030 | 56 / 72 | 1.28 | 75 ÷110 | 87 | 1400 | 2350 |
MF14 D20G + ASG6 | 2440 | 2415 | 690 | 580 | 2880 | 1900 | 3030 | 88 / 120 | 2.0 | 132 ÷160 | 87 | 1400 | 2650 |
MF14 D27G + ASG8 | 3100 | 2750 | 910 | 800 | 2880 | 1900 | 3030 | 120 / 168 | 2.7 | 200 ÷ 250 | 87 | 1400 | 2950 |
MF14 D33G + ASG10 | 3380 | 2925 | 1085 | 975 | 2880 | 1900 | 3030 | 152 / 216 | 3.3 | 250 ÷ 315 | 87 | 1400 | 3450 |
(*)- Указанный вес относится к дробилке с валом, без электрического двигателя и устройства подачи ASG с отделителем инородных тел
МОЛОТКОВЫЕ ДРОБИЛКИ
Все модели нашей молотковой дробилки отличаются большой по сравнению с установленной мощностью площадью просеивания. Дробилка установлена на моноблочной станине, опирающейся на антивибрационные элементы и изготовленной из особенно толстого горячекатаного электросварного стального проката. Корпус дробилки выполнен из электросварных, скрепленных болтами элементов из толстого горячекатаного стального листа. Картер приводного двигателя также прикреплен болтами к моноблочной станине. Широкие боковые дверцы обеспечивают простой доступ внутрь дробильной камеры. Верхние отбойные плиты из износостойкой стали легко заменяются снаружи, т.к. держатели прикреплены болтами к корпусу дробилки. Дробилка отличается низким уровнем шума и плавным ходом благодаря прочности выполнения и динамической балансировки ротора, положительно сказывающихся на работе с любой скоростью. Передача силы двигателя к приводному валу осуществляется посредством упругой муфты.
Модель MF 14 D G (смена сит спереди): Сита состоят из четырех частей и заменяются спереди, без остановки работы дробилки. Обе модели предусматривают закрепление сит специальными прижимными рамками, обеспечивающими простую и очень быструю замену сит. Дробилка оснащена всеми приборами безопасности согласно действующим нормам.
УСТРОЙСТВА ПОДАЧИ
Материал подается в камеру дробилки через устройство подачи, которое при этом регулирует поток материала в зависимости от актуального потребления тока двигателем дробилки. Задача питателя барабанного типа с лопастями, помимо дозирования материала, состоит в выполнении важнейшей функции отделения возможных инородных тел, таких как железо, камни и т. д. при помощи гравитационного отделителя и с использованием аспирационного воздуха на входе дробилки. Между спиральным ротором и гравитационным отделителем установлен легко контролируемый постоянный магнит в качестве дополнительного устройстват защиты. Корпус питателя выполнен из скрепленных болтами элементов и оснащен ящиком для сбора отделенных инородных примесей.

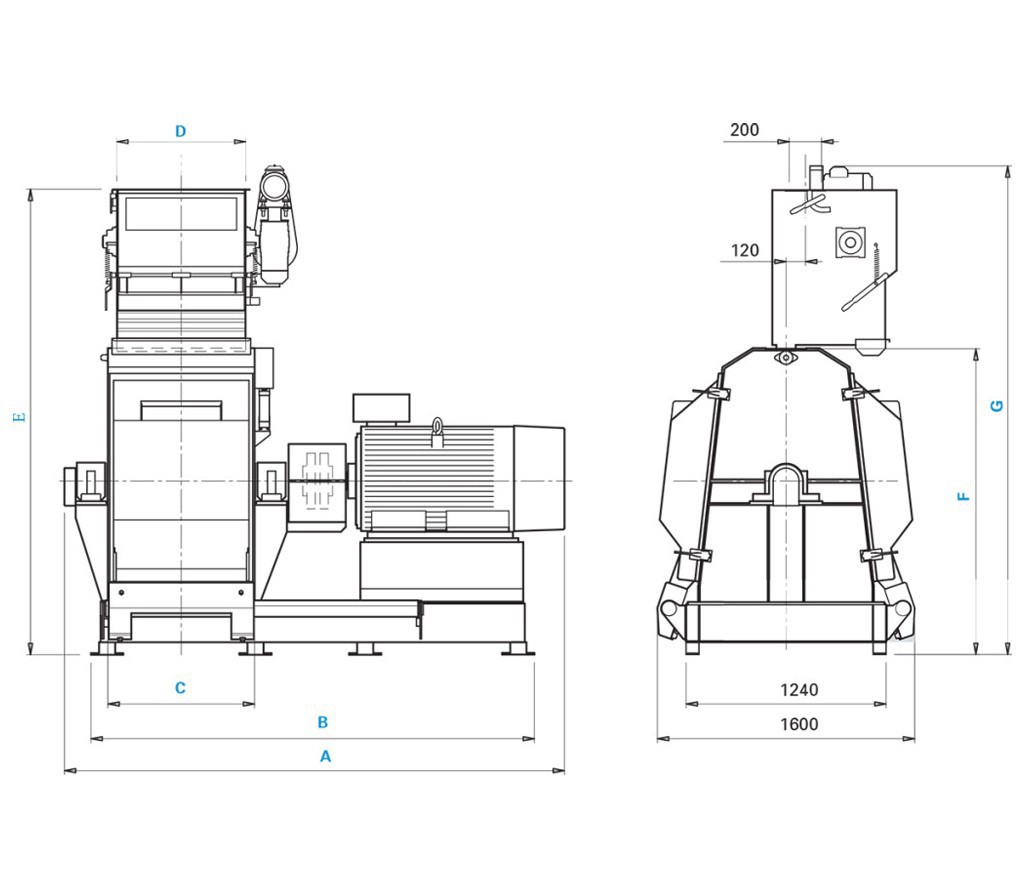

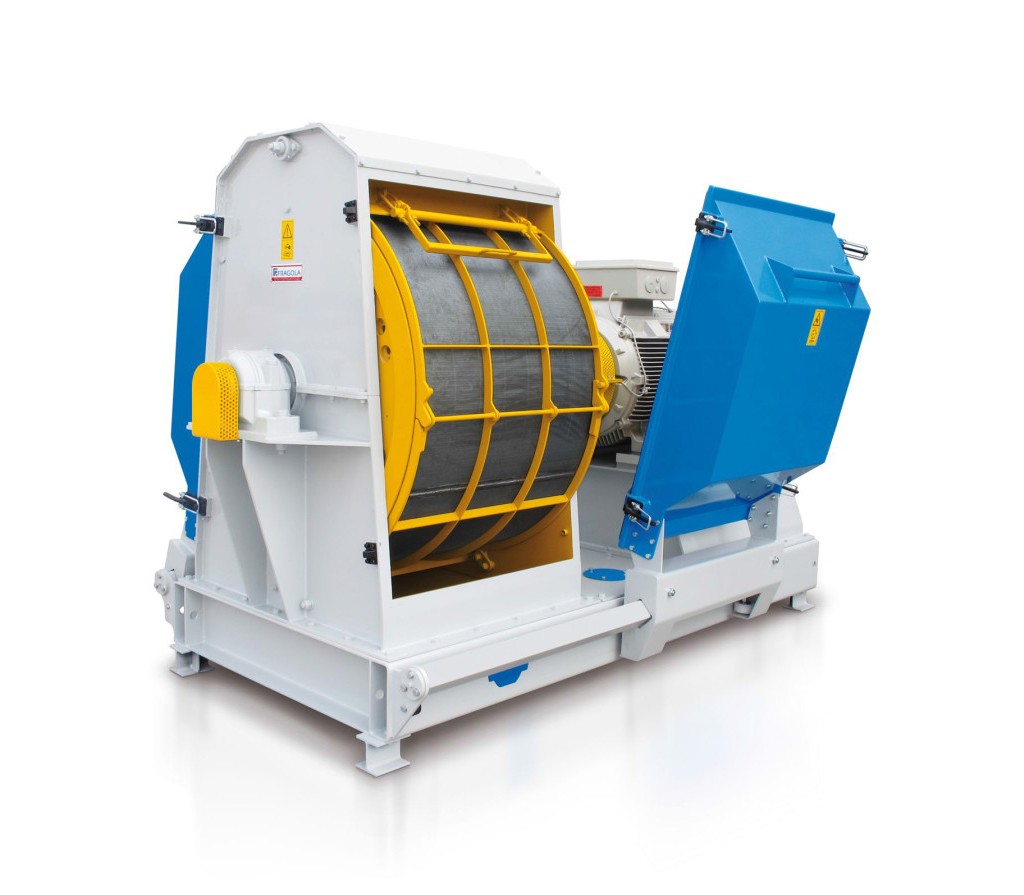

Moдель MF 14 D (смена сит сбоку)
Модель | A | B | C | D | E | F | G | Кол-во молотков | Площадь сита м² | Мощность кВт | Скорость м / с | Обороты в минуту | Вес кг |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
MF14 D13 + ASG4 | 2240 | 2180 | 470 | 360 | 2880 | 1900 | 3030 | 56 / 72 | 1.28 | 75 ÷110 | 87 | 1400 | 1700 |
MF14 D20 + ASG6 | 2440 | 2415 | 690 | 580 | 2880 | 1900 | 3030 | 88 / 120 | 2.0 | 132 ÷160 | 87 | 1400 | 2200 |
MF14 D27 + ASG8 | 3100 | 2750 | 910 | 800 | 2880 | 1900 | 3030 | 120 / 168 | 2.7 | 200 ÷ 250 | 87 | 1400 | 2700 |
MF14 D33 + ASG10 | 3380 | 2925 | 1085 | 975 | 2880 | 1900 | 3030 | 152 / 216 | 3.3 | 250 ÷ 315 | 87 | 1400 | 3200 |
(*) Указанный вес относится к дробилке с валом, без электрического двигателя и устройства подачи ASG с отделителем инородных тел
Moдель MF 14 D (смена сит сбоку): Сита состоят из двух частей и заменяются при выключенной дробилке. Доступ к ситам обеспечивается через боковые раздвижные дверцы на направляющах. Обе модели предусматривают закрепление сит специальными прижимными рамками, обеспечивающими простую и очень быструю замену сит. Дробилка оснащена всеми приборами безопасности согласно действующим нормам.

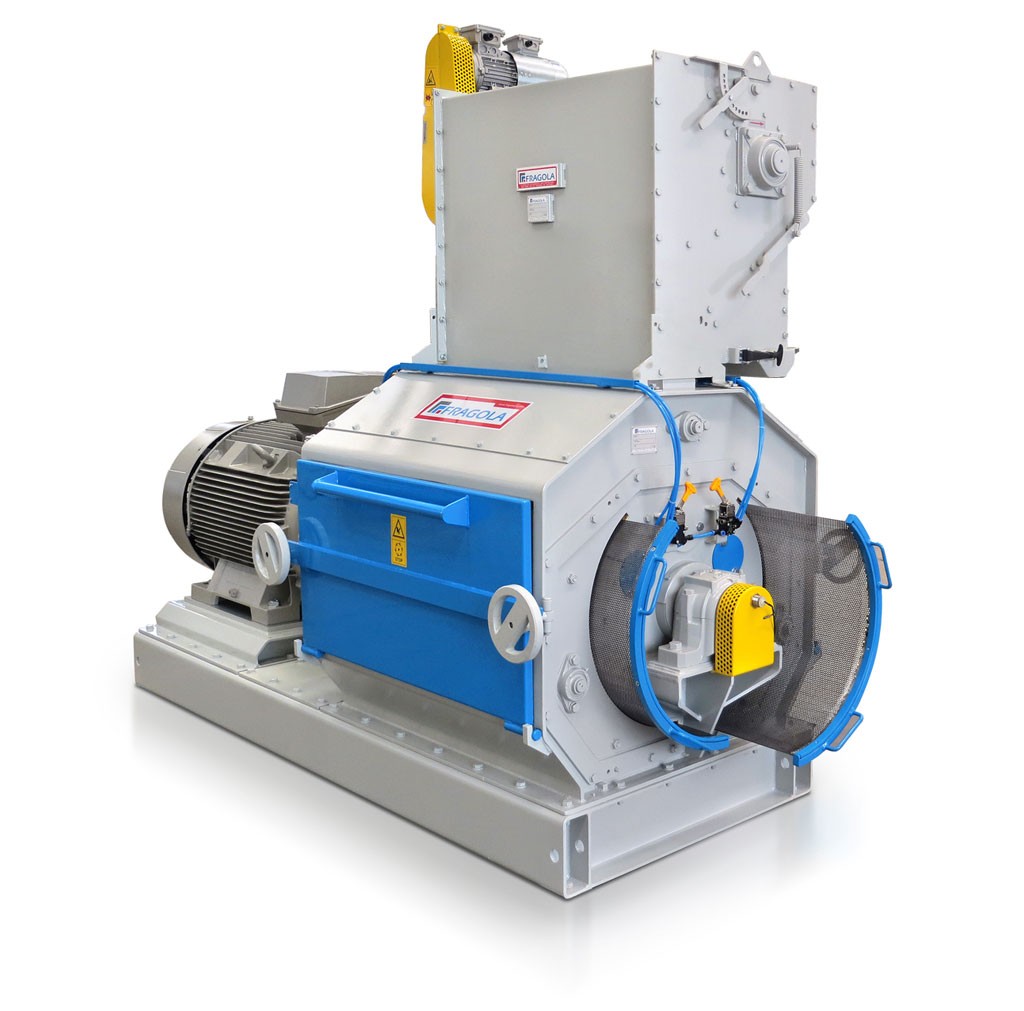

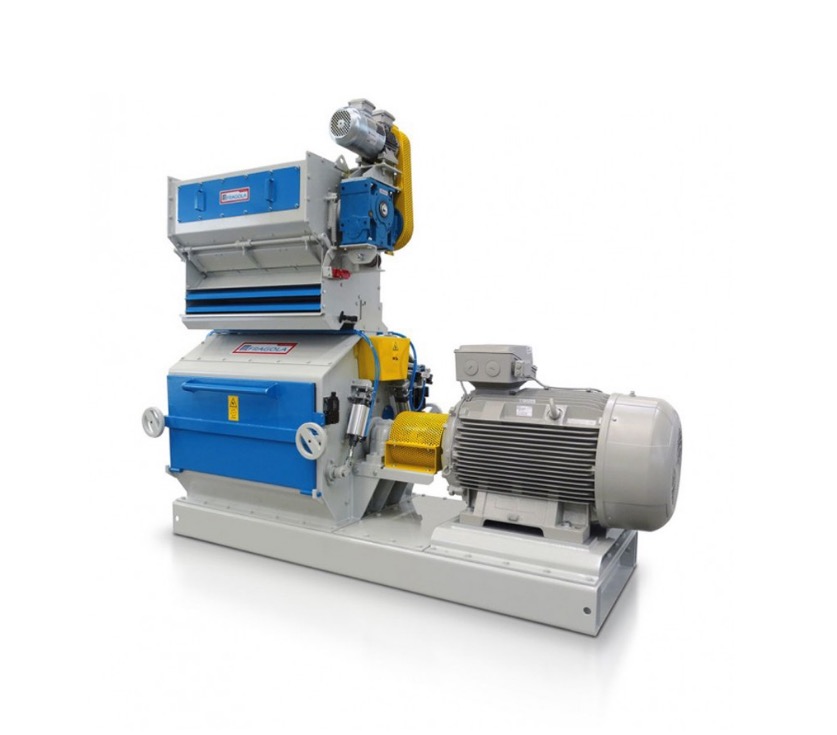

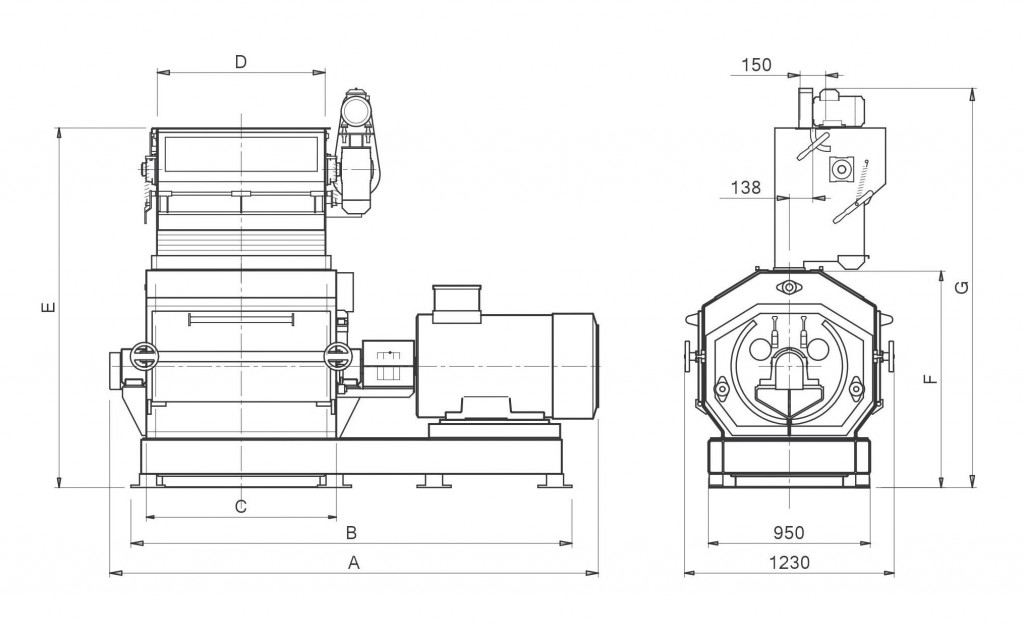

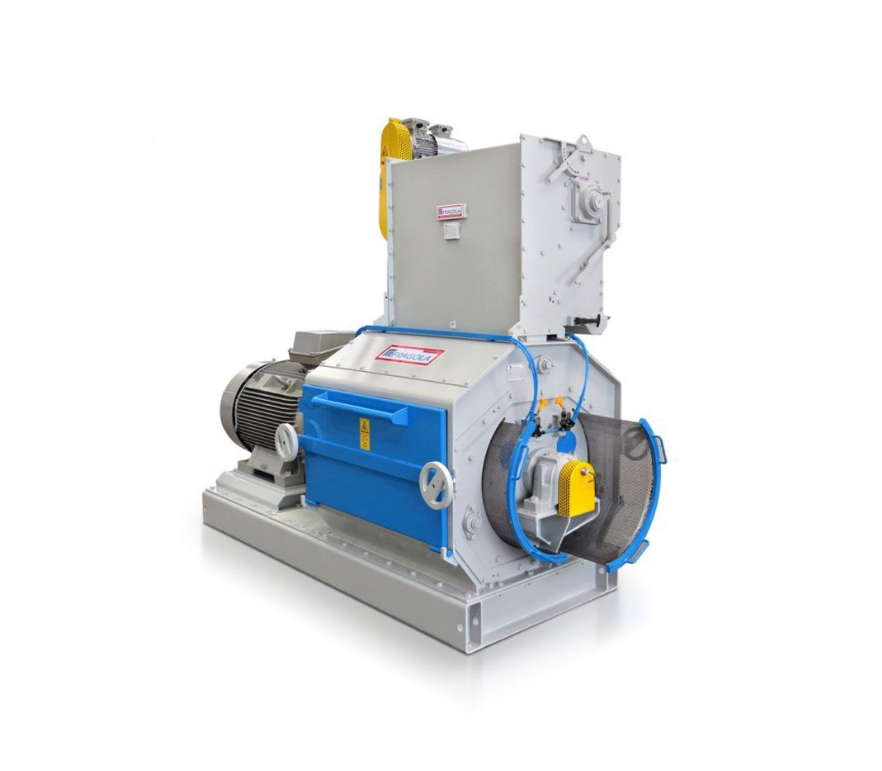

Модель MF 28 D G (смена сит спереди)
Модель | A | B | C | D | E | F | G | Кол-во молотков | Площадь сита м² | Мощность кВт | Скорость м / с | Обороты в минуту | Вес кг |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
MF28 D7 G ASG5R | 2050 | 2010 | 620 | 495 | 2390 | 1270 | 2340 | 52 | 0,7 | 37-75 | 92 | 2940 | 1610 |
MF28 D10 G ASG7R | 2430 | 2210 | 820 | 600 | 2390 | 1270 | 2340 | 68 | 1,0 | 75-132 | 92 | 2940 | 1990 |
MF28 D15 G ASG10R | 2870 | 2590 | 1115 | 890 | 2390 | 1270 | 2340 | 100 | 1,5 | 132-200 | 92 | 2940 | 2300 |
(*) Указанный вес относится к дробилке с валом, без электрического двигателя и устройства подачи ASG с отделителем инородных тел

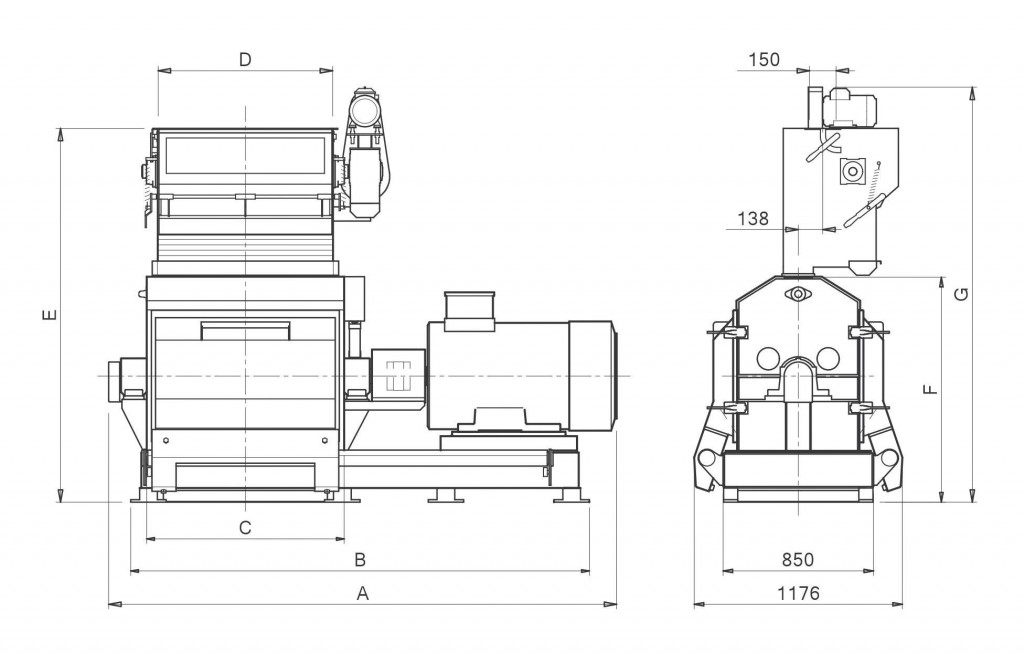

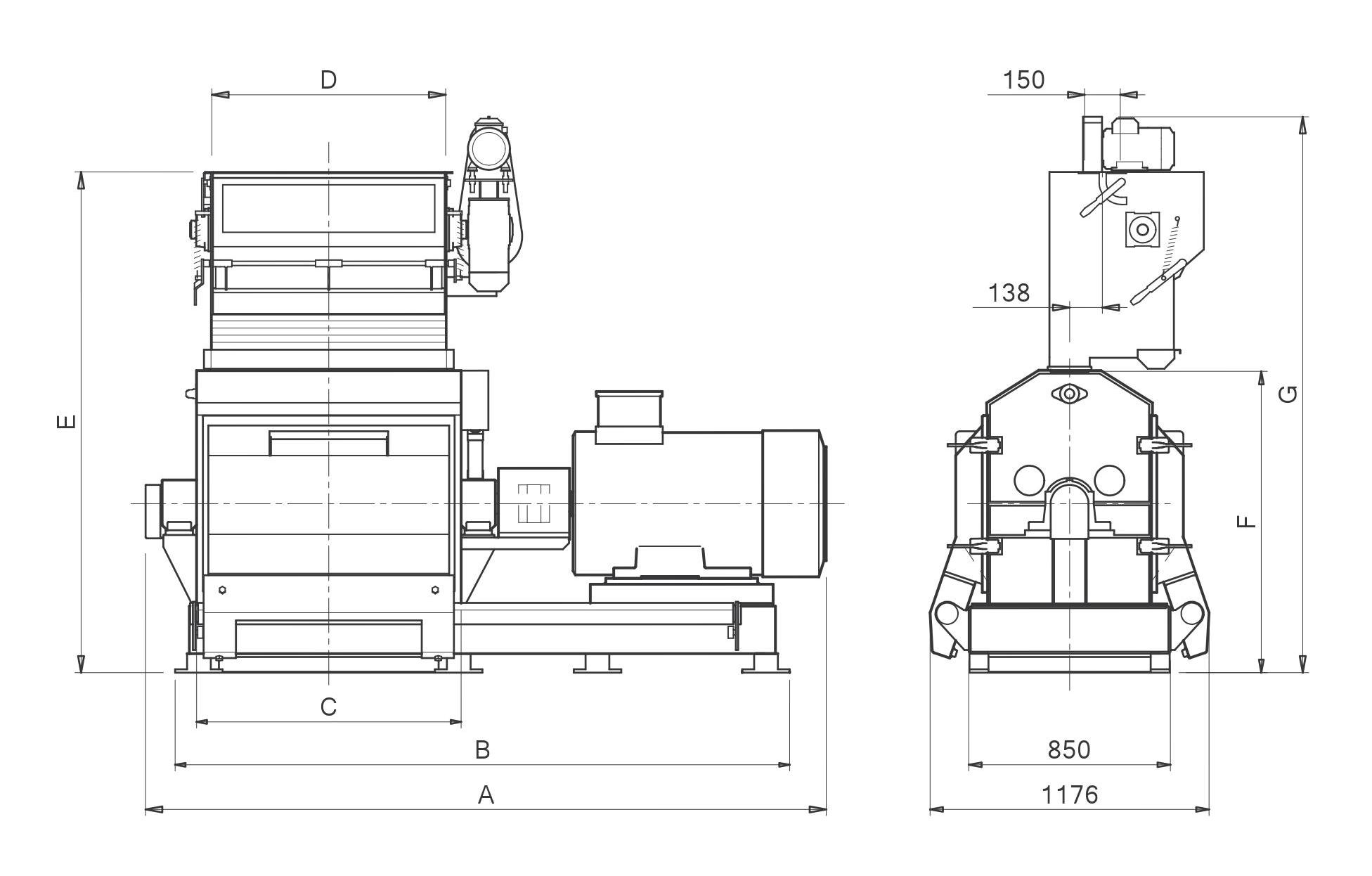

Moдель MF 28 D (смена сит сбоку)
Модель | A | B | C | D | E | F | G | Кол-во молотков | Площадь сита м² | Мощность кВт | Скорость м / с | Обороты в минуту | Вес кг |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
MF28 D7 ASG5R | 2050 | 2010 | 620 | 495 | 2390 | 1270 | 2340 | 52 | 0,7 | 37-75 | 92 | 2940 | 1200 |
MF28 D10 ASG7R | 2426 | 2210 | 820 | 600 | 2390 | 1270 | 2340 | 68 | 1,0 | 75-110 | 92 | 2940 | 1550 |
MF28 D15 ASG10R | 2870 | 2590 | 1115 | 890 | 2390 | 1270 | 2340 | 100 | 1,5 | 132-200 | 92 | 2940 | 2000 |
(*) Указанный вес относится к дробилке с валом, без электрического двигателя и устройства подачи ASG с отделителем инородных тел

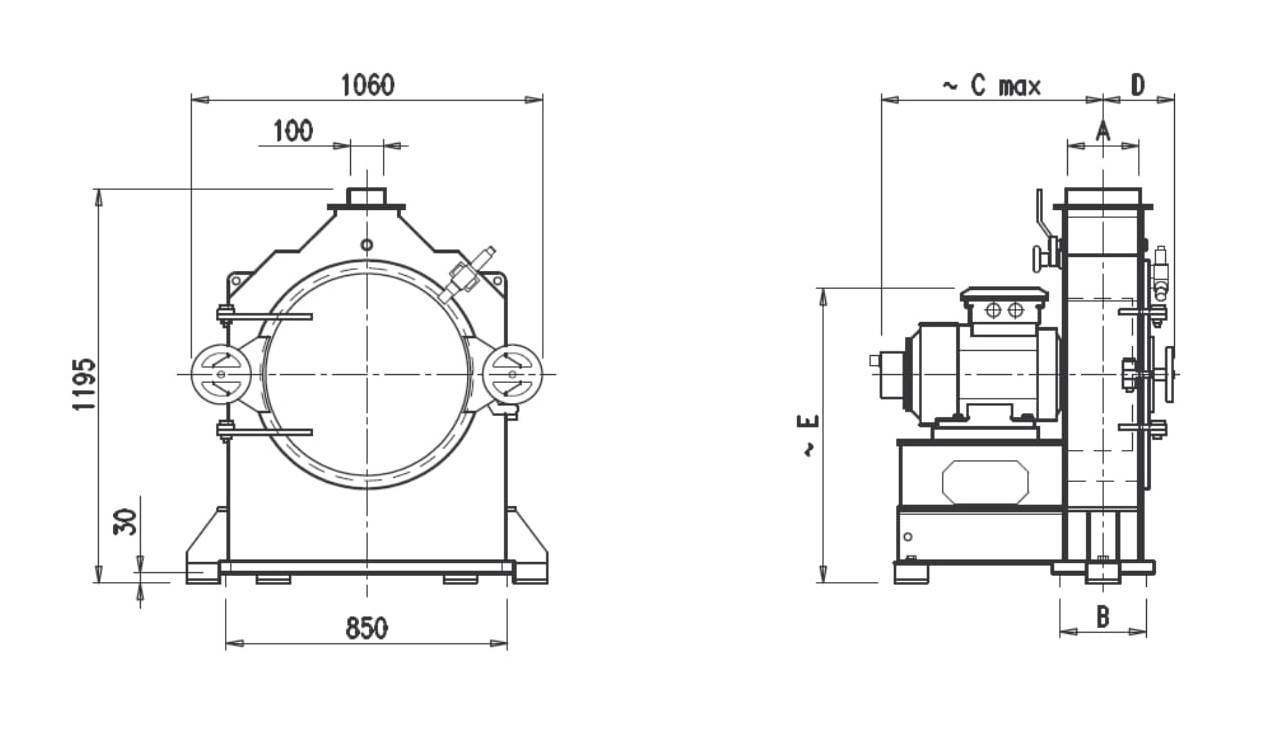

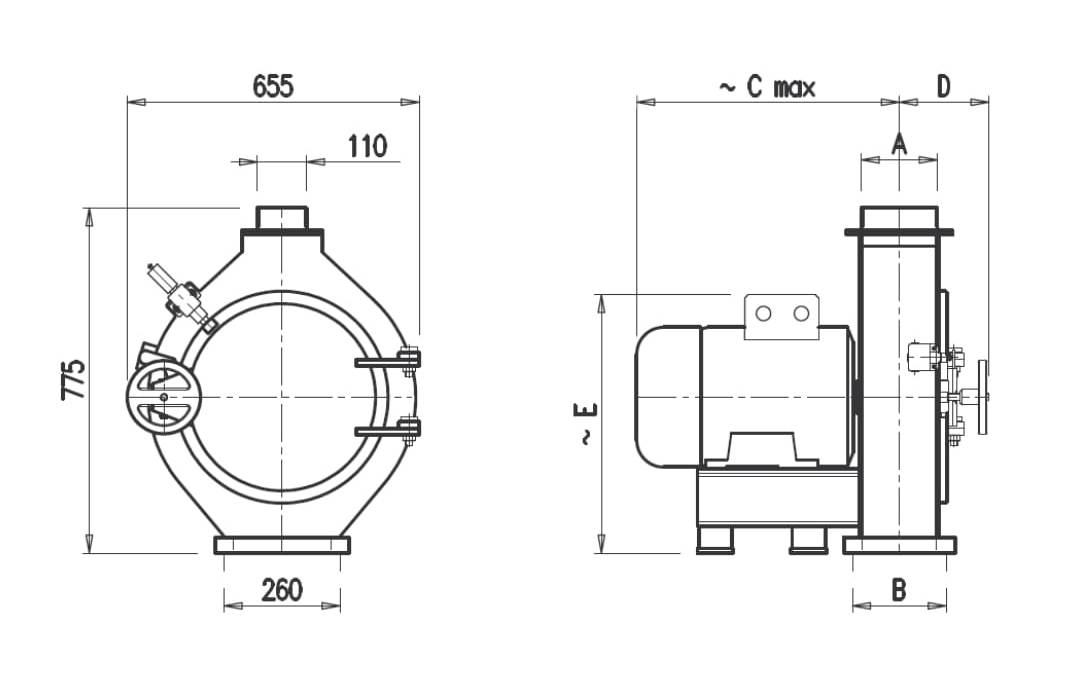

MF28 D300
Модель | A | B | C | D | E | Кол-во молотков | Площадь сита м² | Мощность кВт | Скорость м / с | Обороты в минуту | Вес кг |
---|---|---|---|---|---|---|---|---|---|---|---|
MF28D300 | 215 | 260 | 670 | 215 | 893 | 18 | 0,3 | 15-30 | 91 | 2900 | 610 |
(*) Указанный вес относится к дробилке с валом, без электрического двигателя и устройства подачи ASG с отделителем инородных тел
MF28D200
Модель | A | B | C | D | E | Кол-во молотков | Площадь сита м² | Мощность кВт | Скорость м / с | Обороты в минуту | Вес кг |
---|---|---|---|---|---|---|---|---|---|---|---|
MF28D200 | 170 | 210 | 590 | 200 | 580 | 12 | 0,2 | 11 | 57 | 2900 | 170 |
(*)(*) Указанный вес относится к дробилке с валом, без электрического двигателя и устройства подачи ASG с отделителем инородных тел
