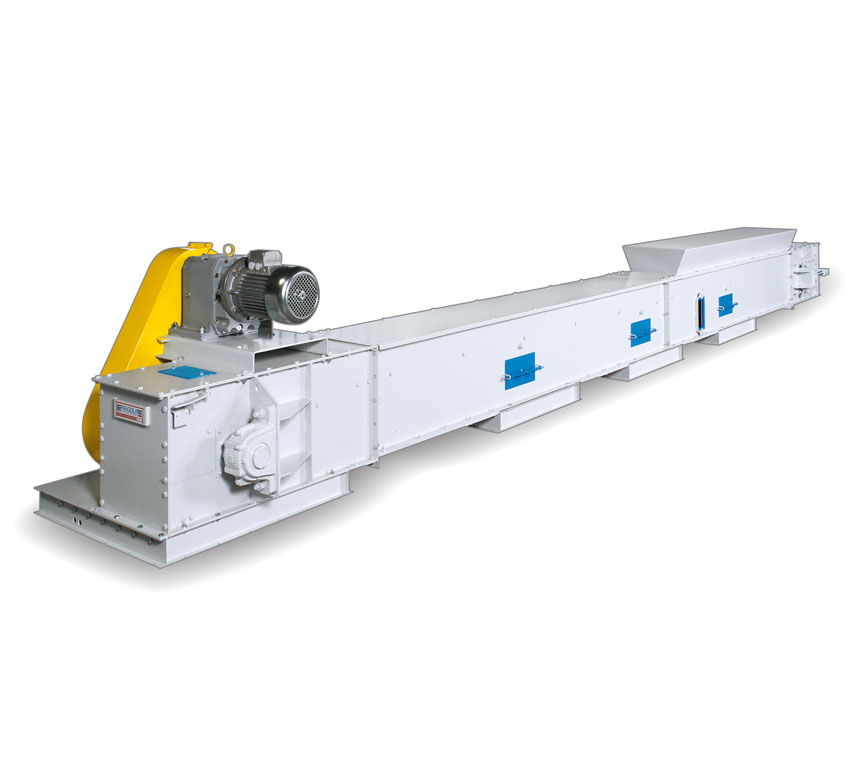

13 Май ЦЕПНОЙ ТРАНСПОРТЕР

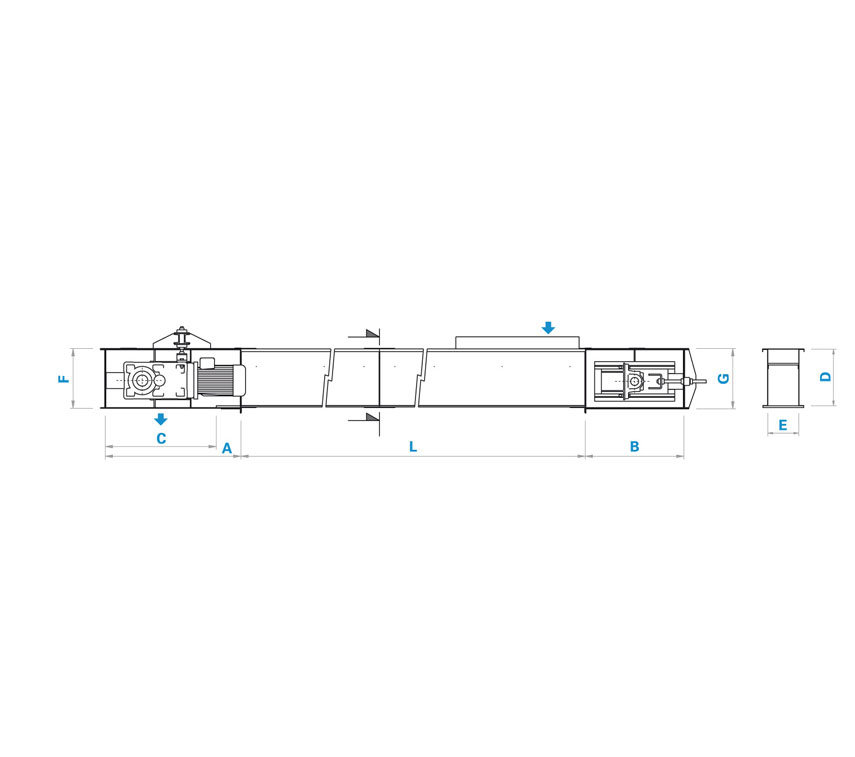

Модель | A | B | C | D | E | F | G | Производительность м3/ч | Вес* кг |
---|---|---|---|---|---|---|---|---|---|
TC500H | 1.300 | 1.100 | 1.150 | 670 | 500 | 702 | 708 | 400 | 1.300 + 153 кг/м |
TC500N | 1.100 | 900 | 900 | 590 | 500 | 616 | 622 | 287 | 1.225 + 145 кг/м |
TC400H | 1.100 | 900 | 900 | 550 | 400 | 576 | 582 | 240 | 880 + 120 кг/м |
TC400N | 1.100 | 800 | 900 | 460 | 400 | 485 | 490 | 173 | 835 + 115 кг/м |
TC350N | 1.100 | 800 | 900 | 460 | 350 | 485 | 490 | 153 | 735 + 100 кг/м |
TC300N | 1.100 | 800 | 900 | 460 | 300 | 485 | 490 | 133 | 630 + 95 кг/м |
TC250N | 1.100 | 800 | 900 | 460 | 250 | 485 | 490 | 93 | 510 + 90 кг/м |
TC200N | 900 | 800 | 800 | 380 | 200 | 399 | 503 | 60 | 350 + 60 кг/м |
* вес, без электрического двигателя
Высокопрочная и рациональная секционная конструкция на болтах обеспечивает высокую надежность работы.
Головки присоединены болтами к корпусу. Их простой и быстрый демонтаж обеспечивается возможностью снятия элементов на стыке с валами.
Валы обычно опираются на опоры вертикального типа.
Корпус состоит из сборных модулей, соединенных болтами.
В головной части привода установлено устройство сигнализации о зависании. Головная часть контрпривода защищена регулируемой снаружи противозагрязняющей системой в виде кожуха из стального листа особого профиля.
Противозагрязняющая система предусмотрена также на головке привода для обратной подачи продукции в промежуточный бункер и для выгрузки продукта через разгрузочное отверстие с шибером.
Привод может осуществляться посредством редуктора с параллельными осями или редуктора с ортогональными осями с медленно вращающимся валом. Редуктор может быть непосредственно насажен на вал транспортера, или же иметь упругую муфту соединения редуктора с валом.
В случае эксплуатации транспортера в особых условиях или режима работы под высокой нагрузкой, между двигателем и редуктором может быть установлена гидродинамическая муфта.
Исполнение цепного транспортера может быть самого различного вида: с корпусом из углеродистой или нержавеющей стали, со специальными цепями, с бункером и желобом из пластмассы или из износостойкой стали.
